Matalinong Air Flow Itinaas Floor | Precision Cooling para sa High-Density Data Centers

Ang tradisyonal na paglamig ng data center ay nag-aaksaya ng enerhiya. Ang malamig na hangin ay random na kumakalat, lumalampas sa kagamitan, at nag-iiwan ng mga hot spot na nagbabanta sa pagiging maaasahan ng server. AngMatalinong Air Flow Raised Floor mula saHuahong Floornalulutas ang problemang ito. Ang aktibong sistema ng paglamig na ito ay nagsasama ng mga variable-speed na fan at mga sensor ng temperatura nang direkta sa karaniwang 600 × 600mm na nakataas na mga panel ng sahig, na naghahatid ng naka-target na airflow nang eksakto kung saan kailangan ito ng mga server.

Ano ang isang Intelligent Air Flow Raised Floor?

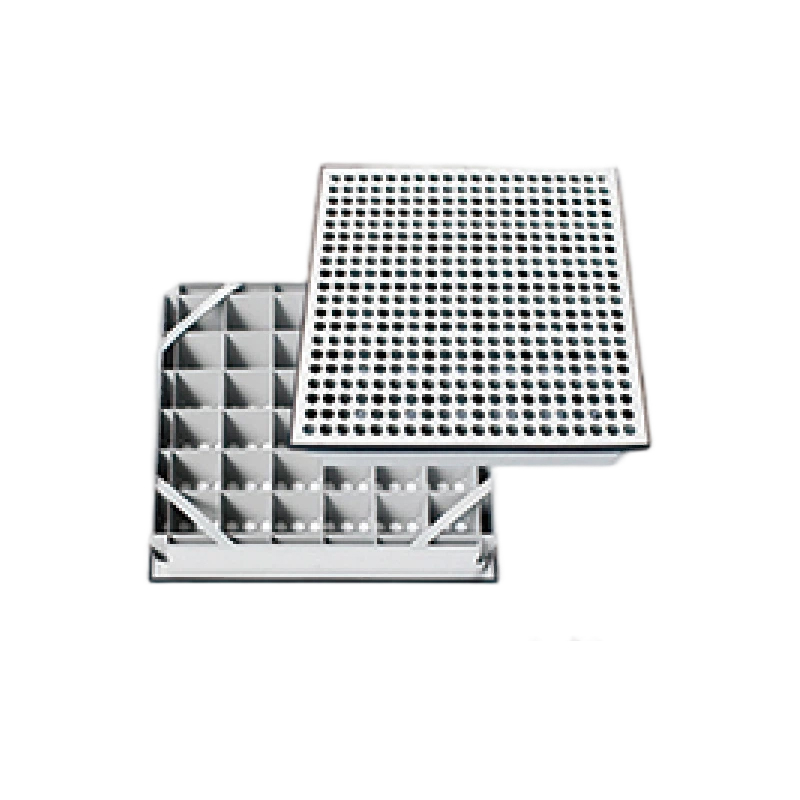

AnMatalinong Air Flow Raised Floor ay isang aktibong cooling device na pumapalit sa karaniwang butas-butas na tile sa mga nakataas na floor data center. Binubuo ito ng ventilation grille, EC brushless fan, at isang intelligent na temperature control system. Direktang nakakabit ang unit sa karaniwang 600×600mm na nakataas na pagbubukas ng sahig at kumokonekta sa underfloor air plenum.

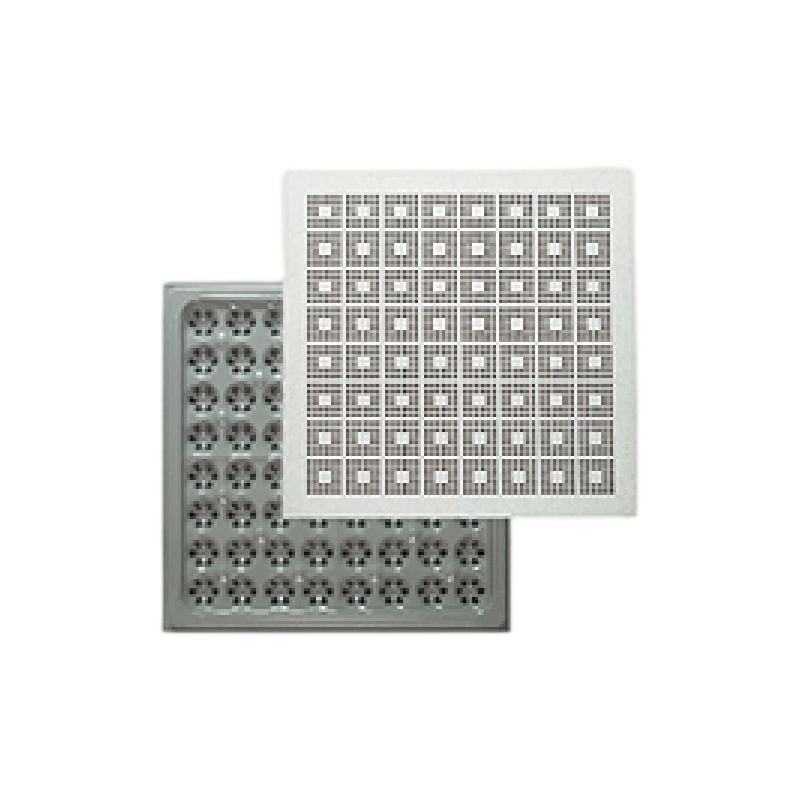

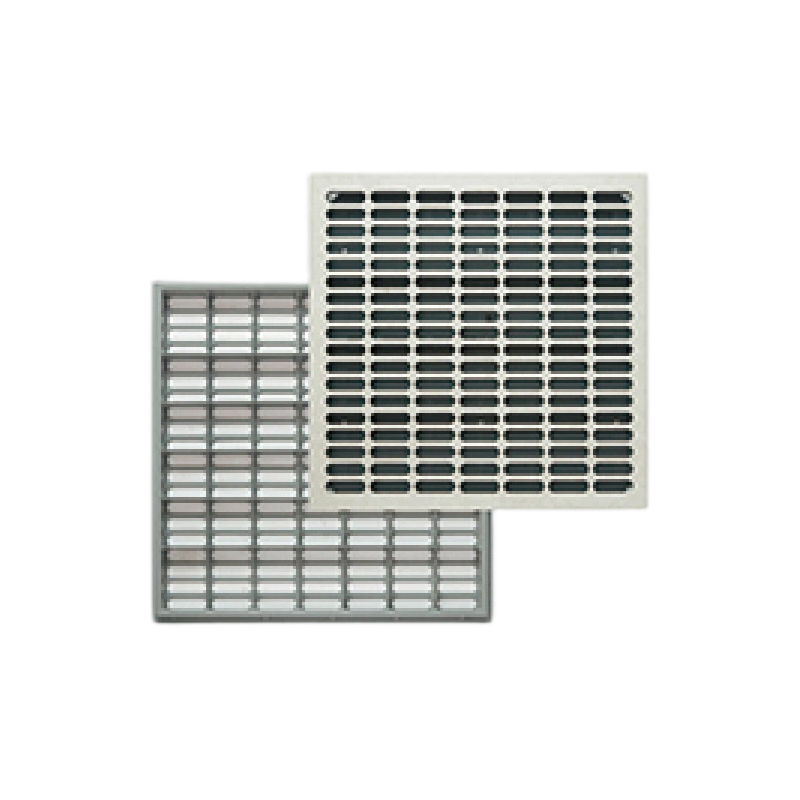

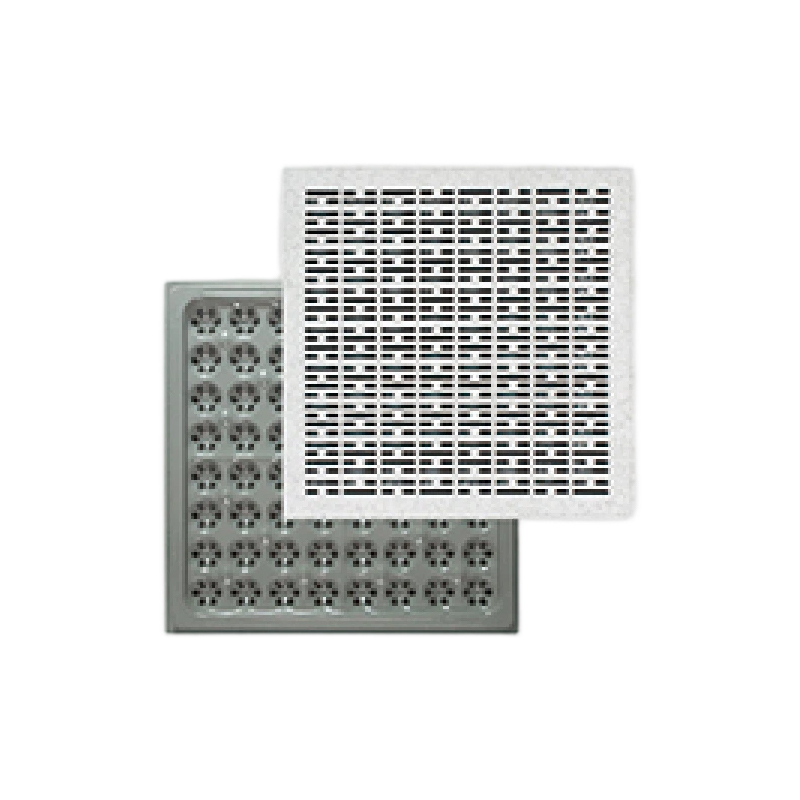

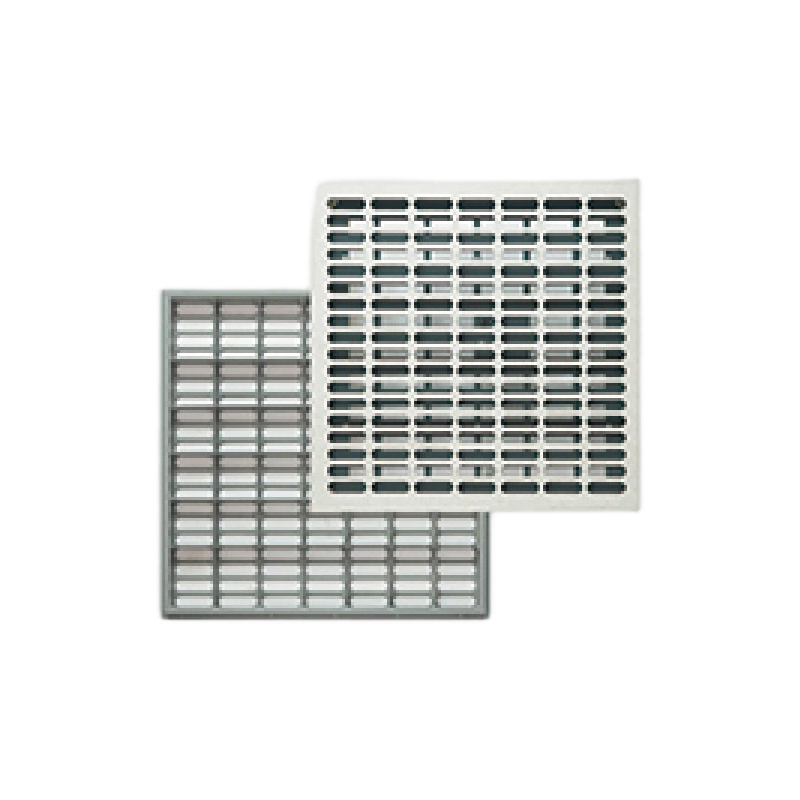

Mga Bahagi ng System

Mga Magagamit na Configuration

- Isang unit ng fan – Para sa naka-target na paglamig ng mga partikular na hotspot

- Apat na fan unit – Para sa mas mataas na airflow na kinakailangan sa medium hanggang high-density cabinet

Paano Gumagana ang Intelligent Air Flow Cooling

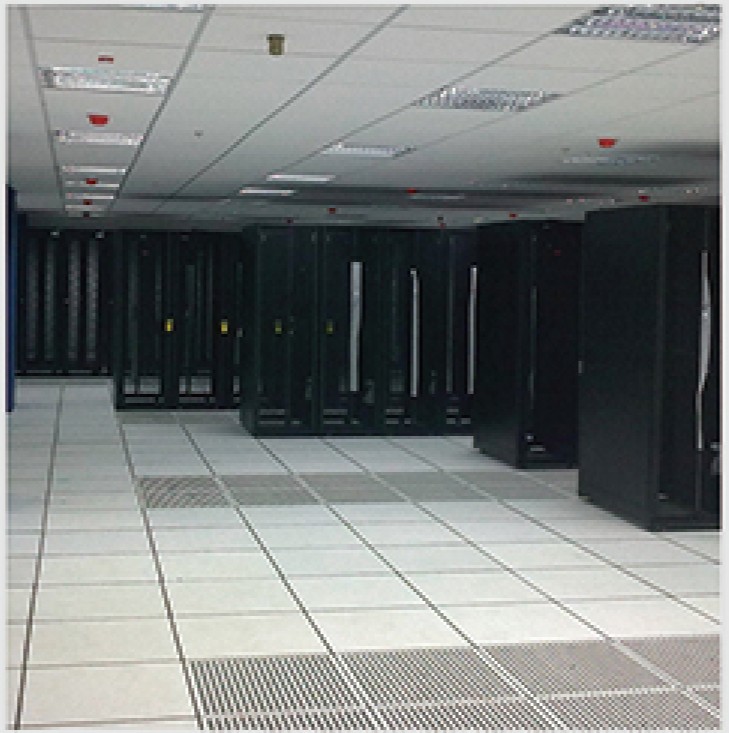

Ang tradisyonal na butas-butas na mga tile ay naglalabas ng malamig na hangin nang patayo, na lumilikha ng nagkakalat na balahibo na kadalasang nakakaligtaan nang lubusan ang mga rack intake. Isinasaad ng mga pag-aaral na 40-60% ng ibinibigay na hangin ay maaaring mag-bypass ng kagamitan sa mga pasilyo na hindi naka-configure.

Ang Matalinong Pagkakaiba

AngMatalinong Air Flow Raised Floor gumagamit ng closed-loop control system:

1. Sinusubaybayan ng mga sensor maubos na temperatura ng hangin sa server rack sa likuran

2. Kinakalkula ang control module kinakailangang kapasidad ng paglamig

3. Ang bilis ng fan ay nag-aayos awtomatikong maghatid ng tumpak na daloy ng hangin

4. Mga target ng malamig na hangin direkta ang intake ng server, hindi ang kwarto

Paghahambing ng Airflow Pattern

Teknikal na Pagtutukoy

Mga Parameter ng Produkto

Mga Opsyon sa Kapasidad ng Pag-load

Mga Pisikal na Dimensyon

Mga Pangunahing Kalamangan

1. Tinatanggal ang mga Lokal na Hot Spot

- Direktang paglamig sa mga cabinet ng high-density na server

- Walang kinakailangang dagdag na espasyo sa silid ng kompyuter

- Epektibo para sa medium hanggang high-density deployment

2. Makabuluhang Pagtitipid sa Enerhiya

- Nagpapabuti ng katumpakan ng suplay ng hangin

- Binabawasan ang workload ng fan ng CRAC

- Mas mababang gastos sa pagpapatakbo kaysa sa tradisyonal na pagpapalamig

3. Nasusukat na Deployment

- I-install lamang kung saan kinakailangan para sa mga bagong high-density na server

- Unti-unting lumawak habang lumalaki ang data center

- Cost-effective para sa parehong retrofit at mga bagong proyekto

4. Ultra-Thin Design

- 180mm lamang ang kabuuang taas

- Angkop para sa pinakamababang 300mm plenum

- Gumagana sa mga kasalukuyang nakataas na instalasyon sa sahig

5. Intelligent Control

- Mga built-in na sensor ng temperatura

- Awtomatikong pagsasaayos ng bilis ng fan batay sa temperatura ng tambutso ng server

- Tinitiyak na ang paglamig ay tumutugma sa demand sa real-time

6. Maaasahang Komunikasyon

- Pamantayan ng interface ng RS485

- Suporta sa protocol ng MODBUS

- Kontrol ng grupo at kakayahan sa pagsubaybay sa katayuan

7. Tahimik at Matatag na Operasyon

- Sine wave DC frequency conversion technology

- Mas tahimik kaysa sa karaniwang mga tagahanga

- Dual power supply na may redundancy

FAQ ng Matalinong Air Flow Raised Floor

Q1: Paano naiiba ang isang Intelligent Air Flow Raised Floor sa karaniwang butas-butas na tile?

Sagot: Ang pagkakaiba ay aktibo kumpara sa passive cooling. Akaraniwang butas-butas na tile ay isang passive device - mayroon lamang itong mga butas na nagpapahintulot sa malamig na hangin mula sa underfloor plenum na tumaas sa silid. Ang daloy ng hangin ay hindi nakokontrol; kumakalat ito nang patayo sa isang diffuse plume na kadalasang nakakaligtaan ang mga intake ng server, na lumilikha ng bypass airflow (40-60% ng ibinibigay na hangin ay maaaring mag-bypass ng kagamitan). AnMatalinong Air Flow Raised Floor ay isangaktibong aparato sa paglamig na may sariling EC fan at temperatura control system. Sinusubaybayan nito ang temperatura ng tambutso ng server at awtomatikong inaayos ang bilis ng fan upang maihatid ang naka-target na airflow nang eksakto kung saan kinakailangan. Inaalis nito ang mga hot spot, binabawasan ang bypass airflow sa 15-25%, at maaaring pataasin ang sustainable rack density mula 5-7kW hanggang 8-12kW bawat rack. Para sa mga data center na may medium hanggang high-density na cabinet, ang intelligent system ay mas epektibo.

Q2: Ano ang minimum na itinaas na taas ng sahig na kinakailangan para sa pag-install?

Sagot: AngMatalinong Air Flow Raised Floor nangangailangan ng pinakamababang taas ng plenum ng300mm (humigit-kumulang 12 pulgada). Ang unit mismo ay may ultra-manipis na disenyo na 180mm lang ang kabuuang taas. Ito ay umaangkop sa karamihan ng mga karaniwang nakataas na instalasyon sa sahig. Para sa paghahambing, ang tradisyonal na underfloor air distribution system ay karaniwang gumagana sa plenum heights na 300-450mm. Ang 300mm na minimum ay ginagawang angkop ang system na ito para sa parehong mga bagong construction at retrofit na proyekto kung saan maaaring limitado ang taas ng plenum. Bago tukuyin, sukatin ang iyong kasalukuyang nakataas na taas ng void sa sahig. Kung ang iyong plenum ay mas mababa sa 300mm, makipag-ugnayanHuahong Floor upang talakayin ang mga alternatibong low-profile o mga solusyon sa underfloor ducting.

Q3: Paano nagpapasya ang system kung gaano karaming airflow ang ibibigay?

Sagot: Ang sistema ay gumagamit ng aclosed-loop control algorithm batay sa temperatura ng tambutso ng server. Narito kung paano ito gumagana. Ang mga sensor ng temperatura na matatagpuan sa gilid ng paglabas ng hangin ng kabinet ng server ay sumusukat sa temperatura ng tambutso ng hangin. Inihahambing ng built-in na control module ang pagbabasa na ito laban sa mga halaga ng setpoint. Kung mataas ang temperatura ng tambutso (nagpapahiwatig ng hindi sapat na paglamig), pinapataas ng module ang bilis ng fan para makapaghatid ng mas malamig na hangin. Kung mababa ang temperatura ng tambutso, binabawasan ng module ang bilis ng fan para makatipid ng enerhiya. Tinitiyak ng awtomatikong pagsasaayos na ito ang paglamig na tumutugma sa demand nang tumpak - walang overcooling, walang undercooling. Ang system ay maaari ding isama sa mga sistema ng pamamahala ng gusali sa pamamagitan ng interface ng RS485 at MODBUS protocol para sa kontrol ng grupo at malayuang pagsubaybay.

Q4: Maaari bang unti-unting i-deploy ang mga Intelligent Air Flow Floors, o dapat ko bang i-install ang mga ito kahit saan nang sabay-sabay?

Sagot: Ang unti-unting pag-deploy ay isang pangunahing bentahe ng sistemang ito. Hindi tulad ng mga tradisyunal na pag-upgrade ng pagpapalamig na nangangailangan ng pakyawan na mga pagbabago, angMatalinong Air Flow Raised Floor maaaring i-installlamang kung saan kinakailangan. Halimbawa, kung mayroon kang pinaghalong standard-density at high-density na mga cabinet ng server, mag-install ng mga intelligent na unit sa harap lang ng mga high-density na rack kung saan may mga hot spot. Ang mga karaniwang butas-butas na tile ay nananatili sa ibang lugar. Habang lumalaki ang iyong data center at tumataas ang mga density, maaari kang magdagdag ng higit pang matatalinong unit sa paglipas ng panahon. Ang scalability na ito ay ginagawang cost-effective ang system – magbabayad ka lang para sa pagpapalamig na kailangan mo, kapag kailangan mo ito. Para sa mga retrofit na proyekto, ito ay partikular na mahalaga dahil maaari mong i-target muna ang mga lugar ng problema at palawakin ang solusyon ayon sa pinapayagan ng badyet.

Ano ang kapasidad ng pagkarga? Maaari bang direktang maupo ang mga kagamitan sa mga panel ng sahig na ito?

Sagot: Oo. AngMatalinong Air Flow Raised Floor gumagamit ng parehong high-strength steel-cement substrate gaya ng mga standard na nakataas na panel ng sahig. Ang pare-parehong rating ng pagkarga ay≥1000kg (humigit-kumulang 2200 pounds). Nangangahulugan ito na ang mga server rack, mga yunit ng UPS, at iba pang kagamitan ay maaaring direktang ilagay sa o katabi ng mga panel ng airflow nang walang mga alalahanin sa istruktura. Ang mga available na modelo ng pagkarga ay mula sa FS1250 (567 KG concentrated) hanggang FS2500 (1134 KG concentrated). Para sa karamihan ng mga application ng data center, ang mga modelong FS1500 o FS2000 ay nagbibigay ng sapat na kapasidad. Ang ventilation grille ay idinisenyo upang suportahan ang mga load ng kagamitan nang walang pagpapapangit. Palaging i-verify ang mga partikular na kinakailangan sa pagkarga gamit angHuahong Floor batay sa mga detalye ng iyong kagamitan.

Q6: Nakikipag-ugnayan ba ang system sa pamamahala ng gusali o software ng DCIM?

Sagot: Oo. Ang bawat isaMatalinong Air Flow Raised Floor may kasamang pamantayan ang yunitRS485 interface ng komunikasyon kasamaprotocol ng MODBUS* suporta. Pinapayagan nito ang pagsasama sa:

- Building Management System (BMS)

- Software ng Data Center Infrastructure Management (DCIM).

- Mga sentralisadong platform ng kontrol sa paglamig

Kasama sa mga kakayahan ang: kontrol ng grupo ng maraming unit ng fan, inspeksyon ng status (bilis ng fan, temperatura, kundisyon ng fault), pagsasaayos ng remote setpoint, at notification ng alarm. Para sa malalaking data center, ang pagsasamang ito ay nagbibigay-daan sa coordinated cooling management sa dose-dosenang o daan-daang unit. Nagbibigay ang [Huahong Floor] ng dokumentasyon ng protocol at suporta sa pagsasama.

Q7: Gaano karaming enerhiya ang aking matitipid kumpara sa mga karaniwang butas-butas na tile?

Sagot: Ang pagtitipid ng enerhiya ay nag-iiba ayon sa pagsasaayos, ngunit ang mga pag-aaral ng katumpakan na pamamahala ng daloy ng hangin ay nagpapakita ng mga makabuluhang pagbawas. Ang mga direksiyon at matalinong airflow system ay maaaring mabawasan ang pagkonsumo ng enerhiya ng fan sa pamamagitan ng15-25% sa mga pag-install ng retrofit. Ang pagtitipid ay nagmumula sa tatlong salik.Una, pinahusay na ΔT (temperatura ng delta) – kapag ang malamig na hangin ay umabot sa mga server intake, ang mga server ay sumisipsip ng mas maraming init sa bawat CFM, na nagpapahintulot sa mga unit ng CRAC na bawasan ang bilis ng fan.Pangalawa, nabawasan ang bypass airflow – hindi gaanong malamig na hangin ang nasayang na humahalo sa hangin sa silid sa halip na mga kagamitan sa paglamig.Pangatlo, mas mababang plenum static pressure na kinakailangan – dahil ang mga intelligent na tile ay naghahatid ng mas epektibong paglamig sa bawat CFM, maaaring bawasan ng mga pasilidad ang underfloor pressure mula 0.08-0.12 inches hanggang 0.05-0.08 inches na column ng tubig. Para sa isang tipikal na 500kW IT load data center, ang 20% ​​na pagbabawas ng enerhiya ng fan ay makakatipid ng libu-libong dolyar taun-taon. Humiling ng cooling assessment mula saHuahong Floor para sa mga pagtatantya na partikular sa proyekto.

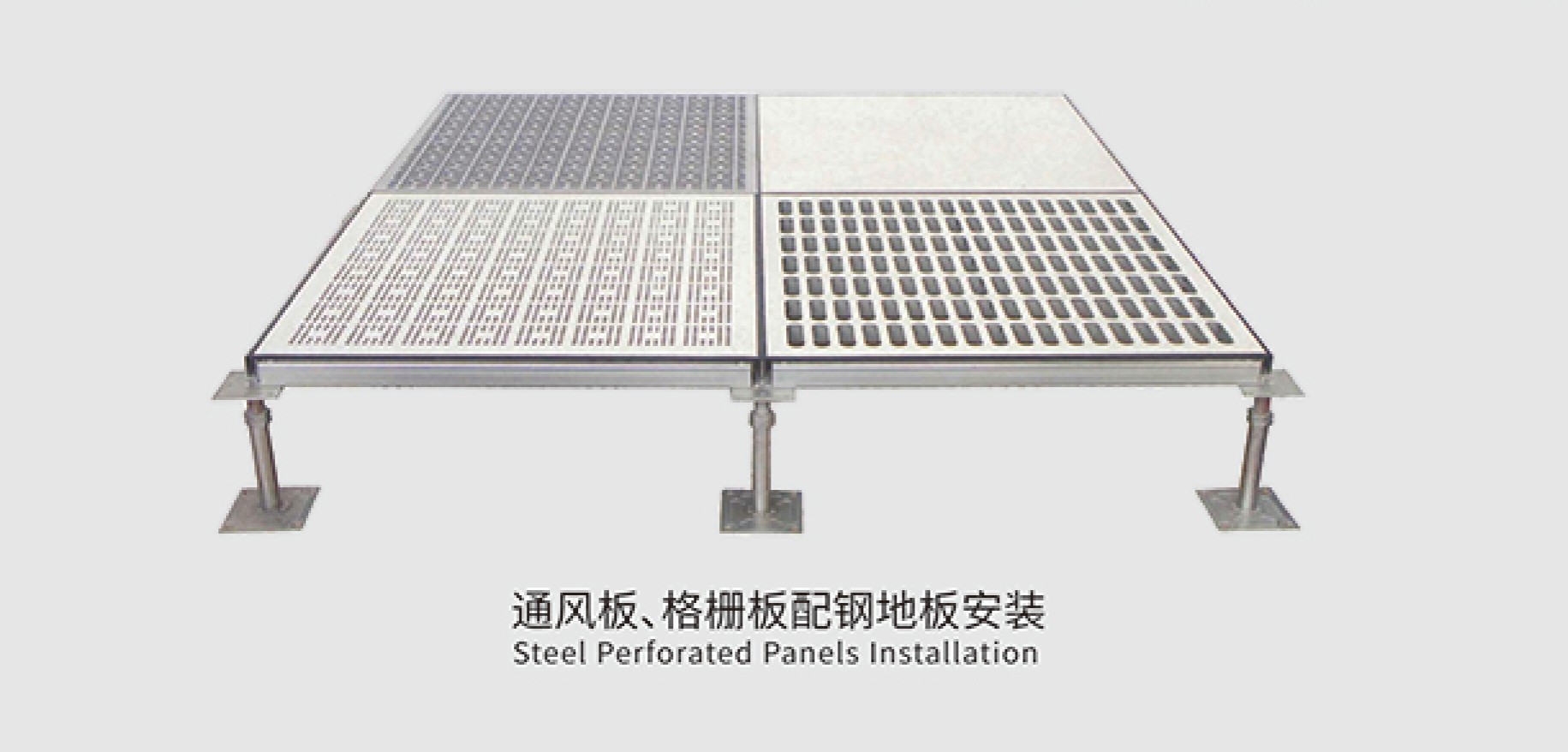

Mga Kinakailangan sa Pag-install

Checklist bago ang Pag-install

-  Underfloor plenum taas minimum 300mm

-  Availability ng kuryente (inirerekomenda ang dalawahang feed)

-  RS485 communication cabling para sa kontrol ng grupo

-  Malinis at pantay ang subfloor

-  Pedestal grid sa karaniwang 600mm centers

Mga Hakbang sa Pag-install

1. Alisin ang umiiral na butas-butas o solid na panel ng sahig

2. I-verify ang taas at antas ng pedestal

3. Ilagay ang Intelligent Air Flow unit sa pagbubukas

4. Ikonekta ang mga kable ng kuryente at komunikasyon

5. I-secure ang unit sa pedestal system

6. I-configure ang mga parameter ng kontrol sa pamamagitan ng MODBUS

7. Subukan ang tugon ng sensor ng temperatura at modulasyon ng fan

Mga Tool na Kinakailangan

- Karaniwang tagapag-angat ng panel ng suction cup

- Screwdriver para sa mga de-koryenteng koneksyon

- Multimeter para sa pag-verify ng kapangyarihan

- Laptop na may MODBUS software para sa pagsasaayos

Bakit Pumili ng [Huahong Floor] Intelligent Air Flow System

Quality Assurance

- Mga tagahanga ng EC – Sine wave DC frequency conversion technology

- Ultra-manipis na disenyo – 180mm lang ang kabuuang taas

- Mataas na rate ng bentilasyon –>65% bukas na lugar

- Dual power supply – Kalabisan para sa pagiging maaasahan

- Karaniwang bakas ng paa – Ang 600×600mm ay umaangkop sa anumang nakataas na grid ng sahig

Kumpletong Suporta

- Pagsusuri sa pagpapalamig at disenyo ng system

- Pagkalkula ng pag-load at pagpili ng yunit

- Supply ng materyal na may paghahatid

- Gabay sa pag-install (on-site o remote)

- 5 taong warranty at teknikal na suporta

Buod

AngMatalinong Air Flow Raised Floor mula sa Huahong Floor binabago ang paglamig ng data center mula pasibo tungo sa aktibo. Ang mga tagahanga ng EC, mga sensor ng temperatura, at awtomatikong kontrol ay naghahatid ng naka-target na daloy ng hangin nang eksakto kung saan kailangan ito ng mga server. Tanggalin ang mga hot spot. Bawasan ang bypass airflow. Bawasan ang pagkonsumo ng enerhiya ng fan. I-scale ang deployment habang tumataas ang density. Ang karaniwang 600×600mm footprint ay umaangkop sa anumang nakataas na sahig. Gumagana ang ultra-manipis na 180mm na disenyo sa pinakamababang 300mm plenum.

Pumili ng matalinong pagpapalamig. PumiliHuahong Floor.
