Butas na Panel | Precision Airflow para sa Data Center Cooling

Ang mga high-density server ay gumagawa ng matinding init. Kung walang tamang airflow, nagkakaroon ng mga hot spot, mga throttle ng kagamitan, at naghihirap ang pagiging maaasahan. AngButas na Panel mula saHuahong Floornaghahatid ng solusyon. Ginawa mula sa thickened cold-rolled steel na may pantay na distributed perforations, ang panel na ito ay nagbibigay ng mahusay na bentilasyon, stable load capacity, at anti-static na proteksyon. Partikular na idinisenyo para sa malamig na aisle/hot aisle containment system, ito ang mas gustong pagpipilian para sa precision na bentilasyon ng sahig ng computer room.

Ano ang Perforated Panel?

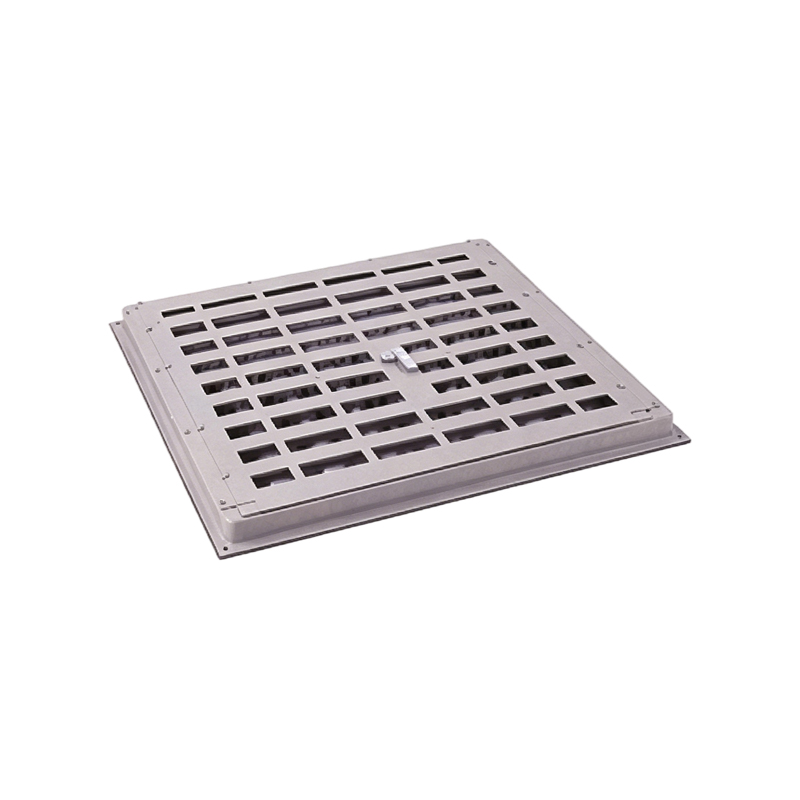

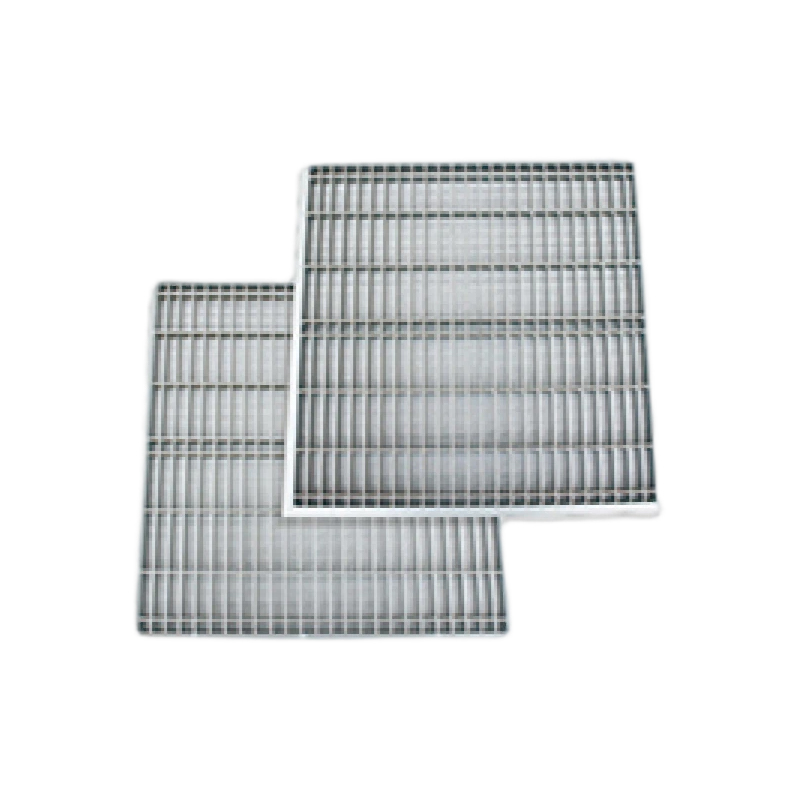

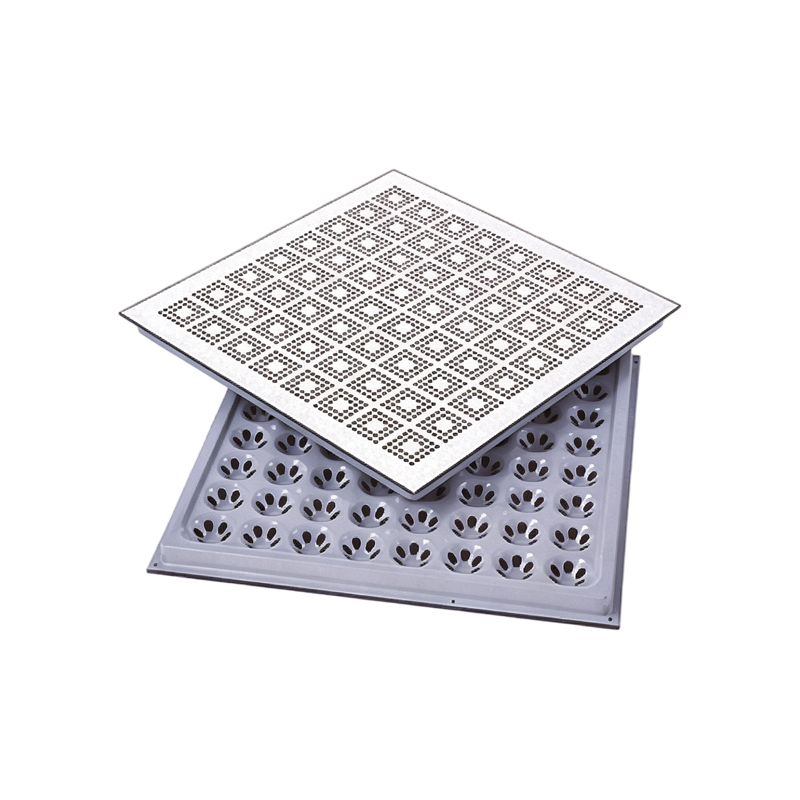

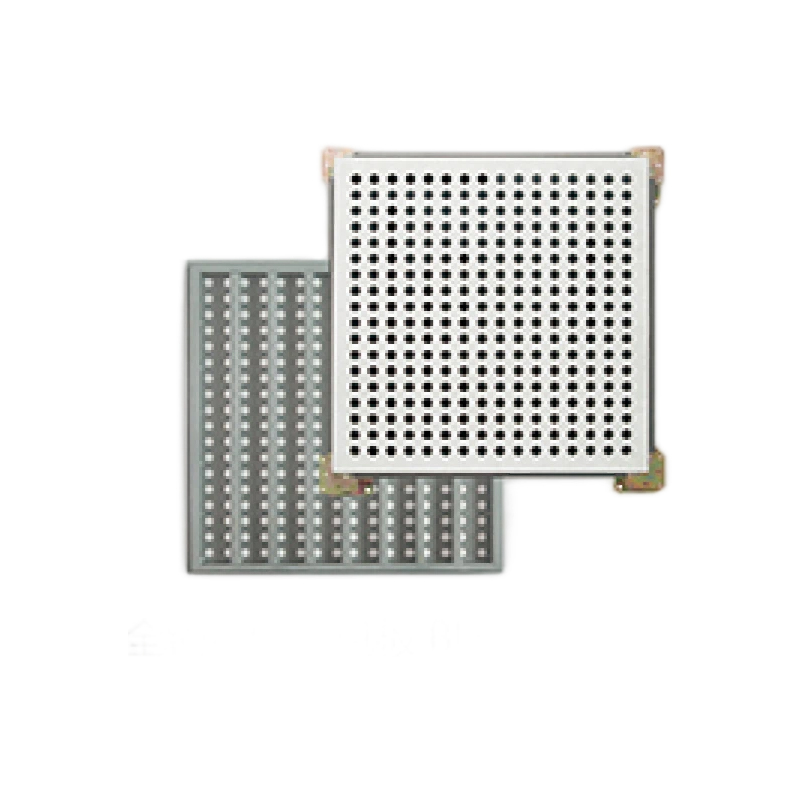

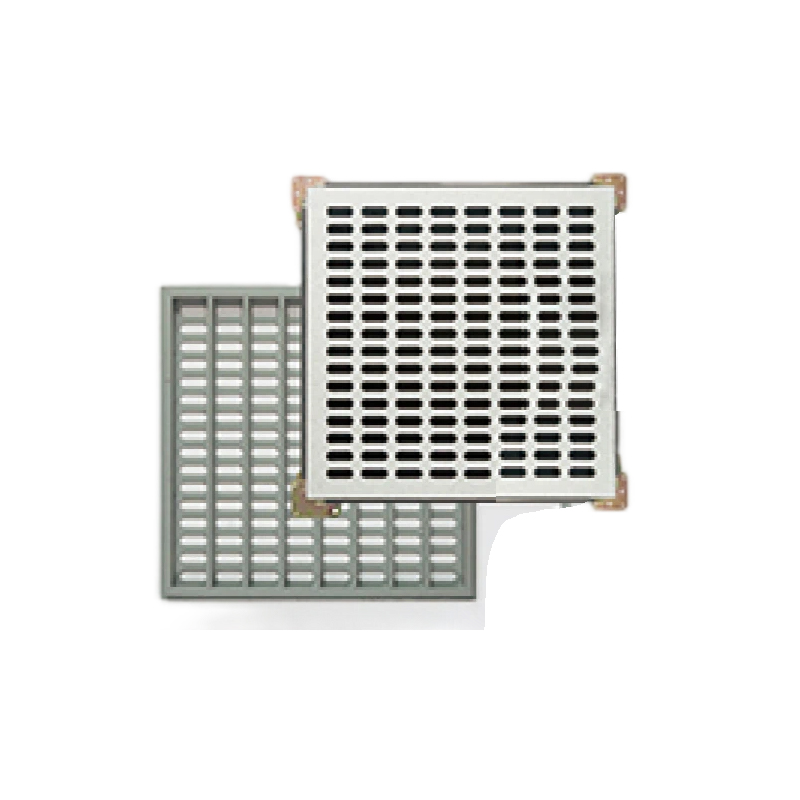

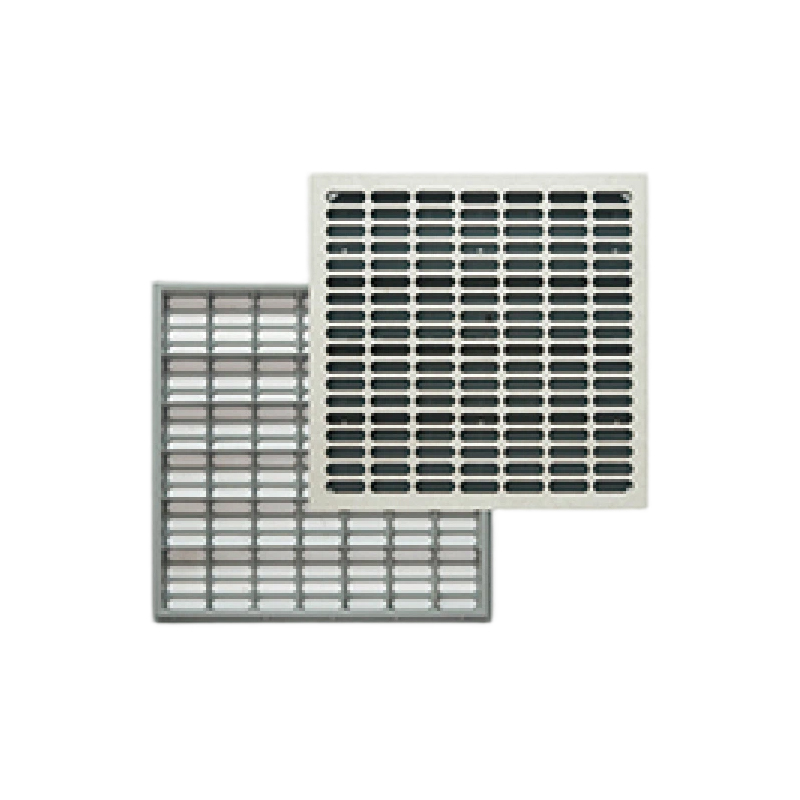

A Butas na Panel ay isang modular na nakataas na panel ng sahig na may pantay na pagitan ng mga butas sa ibabaw nito. Pinapalitan nito ang mga solidong panel sa harap ng mga rack ng server upang direktang maghatid ng malamig na hangin mula sa underfloor plenum patungo sa mga intake ng kagamitan. Ang lahat-ng-steel na konstruksyon ay nagbibigay ng parehong bentilasyon at kakayahan sa pagdadala ng pagkarga.

Kahulugan ng Produkto at Mga Pangunahing Pag-andar

- Kahulugan: Isang all-steel na nakataas na panel ng sahig na may pare-parehong istraktura ng pagbutas para sa bentilasyon

- Pangunahing Pag-andar: Maghatid ng malamig na hangin sa mga intake ng server sa mga cold aisle ng data center

- Karagdagang Mga Pag-andar: Anti-static na proteksyon, suporta sa pag-load ng kagamitan, underfloor cable access

Konstruksyon ng Panel

Proseso ng Paggawa

- materyal: Makapal na cold-rolled steel plate

- Nabubuo: One-piece stamping at forming (hindi welded assembly)

- Pagbubutas: Precision pagsuntok na may pare-parehong pamamahagi ng butas

- Pagtatapos ng gilid: Walang burr, makinis para sa paghawak

- Paggamot sa ibabaw: Phosphating + electrostatic spraying

Dual Brand Quality Control

parehoHuahong atOuli sinusunod ng mga tatak ang mahigpit na pamantayan ng produksyon. Ang bawat panel ay sumasailalim sa pag-inspeksyon ng katumpakan ng pagbutas, pagsusuri sa flatness, at pag-verify ng pag-load bago mag-pack.

Teknikal na Pagtutukoy

Mga Pangunahing Parameter

Mga Opsyon sa Kapasidad ng Pag-load

Mga Detalye ng Bentilasyon

Sukat ng Dimensyon

- Pagkakatulad ng pagbutas: Walang dead spot – kahit pamamahagi ng airflow

- Mga gilid na walang burr: Ligtas para sa paghawak at pag-install

- Flatness tolerance: ≤ 0.5 mm higit sa 600mm

- Pagpapalitan ng panel: Standard compatibility ng grid

Mga Pangunahing Kalamangan ng Butas na Panel

1. Mahusay na Bentilasyon para sa Pag-alis ng Init

- Tinitiyak ng pare-parehong pamamahagi ng butas ang pantay na daloy ng hangin

- Walang mga dead spot o nakaharang na ventilation zone

- Nako-customize na rate ng bentilasyon (30%-60%)

- Idinisenyo para sa malamig na pasilyo/mainit na pasilyo na naglalaman

2. Mataas na Lakas at Load Capacity

- Makapal na cold-rolled steel construction

- One-piece stamping – walang mahinang weld points

- Nababanat na pagpapapangit ≤ 2.0mm sa ilalim ng pagkarga

- Sinusuportahan ang mga server, mga yunit ng UPS, at mabibigat na kagamitan

3. Anti-Static at Corrosion Resistant

- Phosphating + electrostatic spraying treatment

- Surface resistivity sa loob ng anti-static range

- Lumalaban sa kalawang at kaagnasan

- Mahabang buhay ng serbisyo sa mga kapaligiran ng data center

4. Modular at Madaling Panatilihin

- Karaniwang 600×600mm ang laki

- Mabilis na pag-install at pagpapalit

- Madaling paglilinis - pinipigilan ng makinis na ibabaw ang pagbara ng butas

- Tugma sa karaniwang mga sistema ng pedestal

5. Nako-customize na Rate ng Bentilasyon

- 30% hanggang 60% na mga opsyon sa open area

- Iniangkop sa mga partikular na kinakailangan sa pagkarga ng init

- Pinipigilan ang hindi paglamig o nasayang na daloy ng hangin

- Ino-optimize ang kahusayan ng fan ng CRAC

6. Walang Burr – Ligtas at Propesyonal

- Precision pagsuntok na may deburring proseso

- Makinis na mga gilid para sa paghawak at trapiko sa paa

- Walang matulis na gilid na makakasira ng mga cable o kamay

- Propesyonal na hitsura sa mga lugar na nakaharap sa customer

7. Dual Brand Quality – Huahong & Ouli

- Mahigpit na kontrol sa produksyon

- Pare-parehong katumpakan ng pagbutas

- Superior flatness at tibay

- Mas mahusay kaysa sa mga ordinaryong produkto sa merkado

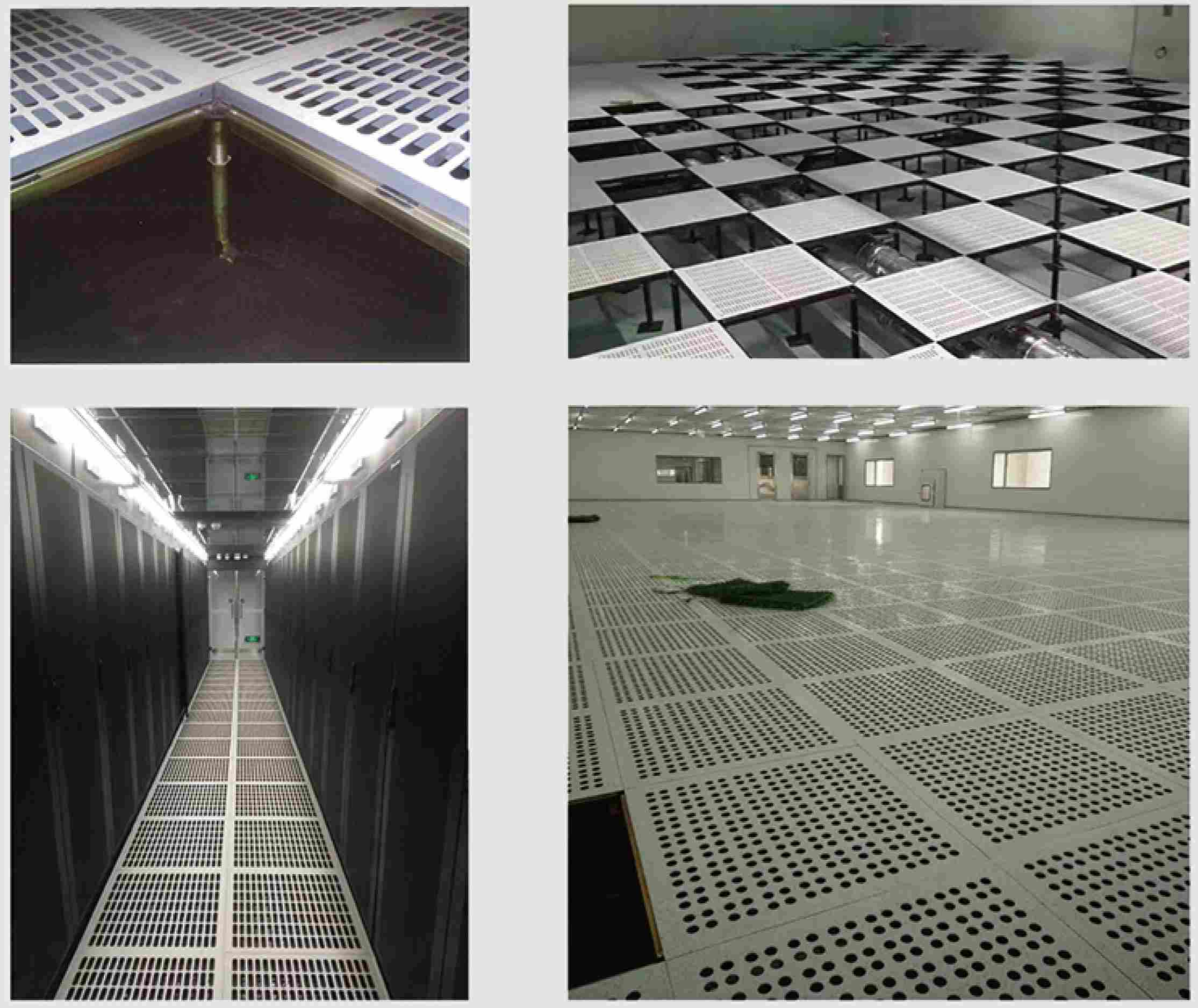

Aplikasyon para sa Butas na Panel

Pangunahing Aplikasyon

- Mga sentro ng data at mga silid ng IDC

- Server room at computer room

- Malamig na pasilyo/hot aisle containment system

- Mga silid ng kagamitan sa telekomunikasyon

- Mga sentro ng computing na may mataas na pagganap

- Mga puwang ng kagamitan na may mataas na density ng init

- Mga silid ng kagamitan sa network

Sino ang Kailangan ng Produktong Ito?

Diskarte sa Paglalagay

- Malamig na pasilyo: Mga butas-butas na panel sa harap ng mga rack ng server

- Mainit na pasilyo: Mga solidong panel upang maglaman ng maubos na hangin

- Mga daanan: Solid o mababang bentilasyon na mga panel

- Sa ilalim ng mga rack: Mga butas-butas na panel na nakahanay sa mga intake ng server

【Butas na Panel】 FAQ

Q1: Anong rate ng bentilasyon ang kailangan ko para sa aking silid ng server?

Sagot: Ang kinakailangang rate ng bentilasyon ay depende sa iyong rack heat density at underfloor air supply pressure. Pangkalahatang mga alituntunin:30-40% na bentilasyon – Mababa hanggang katamtamang pag-load ng init (3-5kW bawat rack), karaniwang mga silid ng server na may katamtamang mga pangangailangan sa pagpapalamig.45-50% na bentilasyon – Katamtaman hanggang mataas na pagkarga ng init (5-8kW bawat rack), karaniwang mga pasilyo ng malamig na data center.55-60% na bentilasyon – Mataas na pag-load ng init (8-12kW+ bawat rack), high-density computing, mainit na mga sistema ng pagpigil sa pasilyo.Huahong Floorsumusuportanapapasadyang mga rate ng bentilasyon mula 30% hanggang 60% . Para sa mga bagong proyekto, magsagawa ng pagsusuri sa CFD o kumunsulta sa Huahong upang kalkulahin ang pinakamainam na bukas na lugar batay sa iyong partikular na rate ng daloy ng CRAC, lalim ng plenum, at layout ng rack. Ang mga maling rate ng bentilasyon ay nagdudulot ng alinman sa under-cooling (hot spot) o sobrang paglamig (wasted energy).

Q2: Ang Perforated Panel ba ay sapat na malakas para sa mabibigat na rack ng server?

Sagot: Oo. AngButas na Panel gamitmakapal na cold-rolled na bakal na may one-piece stamping forming - walang mahinang weld points. Ang nababanat na pagpapapangit ay ≤2.0mm sa ilalim ng pagkarga. Ang kapasidad ng pag-load ay depende sa modelong iyong pipiliin:FS662 (363 KG) – Banayad na mga lugar ng bentilasyon.FS800 (454 KG) – Mga karaniwang silid ng server.FS1250 (567 KG) – Mga rack ng medium density.FS1500 (680 KG) – Mga cabinet na may mataas na density.FS2000 (907 KG) – Mga zone ng heavy equipment. Para sa karamihan ng mga karaniwang rack ng server na may mga foot load na 200-300KG, sapat na ang mga modelong FS800 o FS1250. Para sa mabibigat na UPS equipment o high-density storage array, piliin ang FS1500 o FS2000. Hindi tulad ng ilang kakumpitensya na binabawasan ang kapal ng bakal sa mas mababang gastos, ginagamit ni Huahongfull-thickness na bakal upang matiyak ang integridad ng istruktura kahit na may mga pagbubutas.

T3: Ang mga butas ba ay naharangan ng alikabok o mga labi? Paano ko linisin ang panel?

Sagot: AngButas na Panel ay dinisenyo para sa madaling paglilinis. Ang ibabaw ay makinis na may electrostatically sprayed finish, na lumalaban sa akumulasyon ng alikabok. Para sa regular na pagpapanatili:Araw-araw – Patuyuin ang mop o i-vacuum ang ibabaw upang maalis ang mga alikabok.Linggu-linggo – Gumamit ng basang tela o mop na may banayad na sabon at tubig para sa mas malalim na paglilinis.Para sa mga naka-block na butas – Gumamit ng vacuum na may kalakip na brush o naka-compress na hangin mula sa ilalim upang linisin ang anumang mga labi.Huwag gumamit ng mga high-pressure na water jet o abrasive na panlinis – maaari itong makapinsala sa anti-static na coating. Ang makinis na ibabaw at walang burr na mga gilid ng butas ay pumipigil sa mga debris na dumikit. Kung ikukumpara sa cast o rough-surfaced perforated tiles, ang Huahong perforated panels ay mas madaling panatilihing malinis. Para sa malinis na kapaligiran ng silid, tukuyin ang mga modelong may mataas na bentilasyon na may mas maraming butas upang mapanatili ang daloy ng hangin kahit na may maliit na alikabok sa ibabaw.

Q4: Maaari ko bang i-customize ang pattern ng pagbubutas o rate ng bentilasyon?

Sagot: Oo. Mga suporta sa Huahong Floornapapasadyang mga rate ng bentilasyon mula 30% hanggang 60% . Maaari mong tukuyin ang eksaktong porsyento ng bukas na lugar na kailangan para sa iyong disenyo ng paglamig. Kasama sa mga karaniwang pattern ang: pare-parehong pamamahagi ng butas sa buong panel, high-density perforation zone para sa naka-target na paglamig, at gilid-to-edge perforation para sa maximum na airflow. Para sa malalaking proyekto, magagamit ang mga custom na diameter ng butas at mga pattern ng spacing. Ibigay ang iyong kinakailangang CFM sa bawat panel o target na porsyento ng bukas na lugar, at ang Huahong ay gagawa nang naaayon. Tinitiyak ng pag-customize na ito na hindi ka mababa ang bentilasyon (nagdudulot ng mga mainit na lugar) o labis na bentilasyon (nag-aaksaya ng malamig na hangin at enerhiya). Makipag-ugnayan kay Huahong para sa iyong mga kinakailangan sa pagpapalamig para sa isang rekomendasyon.

Q5: Ano ang pagkakaiba sa pagitan ng Huahong Perforated Panel at ordinaryong butas-butas na tile?

Sagot: Limang pangunahing pagkakaiba ang nakikilala sa HuahongButas na Panel mula sa mga ordinaryong produkto.Una, ang kapal ng bakal – Gumagamit si Huahong ng pinakapal na cold-rolled na bakal; maraming kakumpitensya ang binabawasan ang kapal upang mabawasan ang gastos, na sinasakripisyo ang kapasidad ng pagkarga.Pangalawa, paraan ng pagbuo – One-piece stamping and forming, walang hiwalay na welding points; ang mga ordinaryong panel ay maaaring gumamit ng mga welded assemblies na maaaring mabigo.Pangatlo, kalidad ng pagbutas – Precision pagsuntok na walang burr, pare-parehong pamamahagi ng butas; Ang mga ordinaryong panel ay kadalasang may hindi pantay na mga butas o matalim na mga gilid.Pang-apat, load capacity – Ang mga panel ng Huahong ay nagpapanatili ng mas mataas na lakas sa kabila ng mga pagbubutas; mas madaling mag-deform ang mga ordinaryong panel.Ikalima, dalawahang kontrol sa kalidad ng tatak – Ang mga tatak ng Huahong at Ouli ay sumusunod sa mahigpit na pamantayan ng produksyon; ang mga ordinaryong produkto ay may hindi pare-parehong kalidad. Para sa mga data center kung saan mahalaga ang pagiging maaasahan at kahusayan sa paglamig, ang mga panel ng Huahong ay naghahatid ng mas mahabang buhay at mas mahusay na pagganap.

Q6: Nagbibigay ba ang Huahong ng suporta sa pag-install at after-sales para sa Perforated Panels?

Sagot: Oo. Nagbibigay ang Huahong Floor ng komprehensibong suporta.Mga serbisyo sa pag-install kasama ang: on-site na pagsukat at disenyo ng layout, propesyonal na pag-install ng mga sinanay na crew (available sa maraming rehiyon), system integration sa mga kasalukuyang pedestal grids, at post-installation flatness at airflow verification.Para sa mga customer na gumagamit ng kanilang sariling mga kontratista , Nagbibigay ang Huahong ng mga detalyadong gabay sa pag-install at malayuang teknikal na suporta.Warranty : 5-taong structural warranty na sumasaklaw sa integridad ng bakal, kalidad ng pagbubutas, pagganap ng pagkarga, at mga anti-static na katangian.Suporta pagkatapos ng benta : Teknikal na dokumentasyon, mga kapalit na panel para sa na-verify na mga depekto, at opsyonal na on-site na inspeksyon para sa malalaking proyekto.Suporta sa pagpapasadya : Pag-customize ng rate ng bentilasyon, mga opsyon sa edge finish (conductive strip o borderless), at pagpili ng modelo ng pag-load. Makipag-ugnayan kay Huahong para sa mga detalye ng proyekto para sa kumpletong panukala sa suporta.

Q7: Maaari bang gamitin ang mga Perforated Panel sa mga underfloor air supply system?

Sagot: Talagang.Mga Butas na Panel ay partikular na idinisenyo para sa underfloor air distribution (UFAD) system na karaniwan sa mga data center. Ang panel ay nakaupo sa mga adjustable na pedestal sa itaas ng concrete slab, na lumilikha ng isang pressurized air plenum. Ang CRAC/CRAH unit ay nagtutulak ng malamig na hangin sa plenum. Ang hangin ay natural na tumataas sa pamamagitan ng mga butas sa mga panel na inilagay sa malamig na pasilyo. Tinitiyak ng pare-parehong pamamahagi ng butas ang pare-parehong daloy ng hangin sa buong mukha ng panel. Para sa pinakamahusay na mga resulta: Tiyakin ang pinakamababang lalim ng plenum na 300mm (12 pulgada) para sa wastong pamamahagi ng hangin. I-seal ang mga cable cutout sa solid panel para maiwasan ang pagtagas ng hangin. Gumamit ng mga gasketed pedestal o edge seal para maiwasan ang air bypass. I-coordinate ang rate ng bentilasyon sa iyong cooling na disenyo – ang mas mataas na perforation panel ay naghahatid ng mas maraming airflow ngunit binabawasan din ang plenum static pressure. Makakatulong ang Huahong na kalkulahin ang pinakamainam na bentilasyon para sa iyong partikular na rate ng daloy ng CRAC at layout ng silid.

Mga Alituntunin sa Pag-install

Mga Karaniwang Hakbang sa Pag-install

1. Linisin ang subfloor at i-verify ang lalim ng plenum (minimum na 300mm)

2. Markahan ang mga posisyon ng pedestal sa 600×600mm grid

3. Mag-install ng mga adjustable na pedestal sa taas ng disenyo

4. Mag-install ng mga stringer para sa lateral stability (kung kinakailangan)

5. Ilagay ang mga Perforated Panel sa malamig na mga posisyon sa pasilyo

6. Maglagay ng mga solidong panel sa mainit na pasilyo at mga daanan

7. Suriin ang flatness na may 2m level

8. Mag-install ng edge trim at access ramp

Pinakamahuhusay na Kasanayan sa Paglalagay

- Malamig na pasilyo: Mga butas-butas na panel nang direkta sa harap ng mga server rack intake

- Mainit na pasilyo: Solid na panel o napakababang ventilation panel

- Sa ilalim ng mga rack: I-align ang mga butas-butas na panel sa mga server intake zone

- Mga daanan: Mababang bentilasyon (30%) o mga solidong panel para sa ginhawa

Mga Tool na Kinakailangan

- Laser level o umiikot na laser

- Suction cup panel lifter

- Measuring tape

- Multimeter para sa grounding test (kung tinukoy ang conductive strips)

Paghahambing – Huahong Perforated Panel vs. Standard Perforated Tile

Mga Solusyon sa Mga Karaniwang Alalahanin ng Customer

Bakit Pumili ng Huahong Floor Mga Butas na Panel

Kahusayan sa Paggawa

- bakal: Makapal na cold-rolled steel plate

- Nabubuo: One-piece stamping – walang mahinang weld points

- Pagbubutas: Precision pagsuntok, pare-parehong pamamahagi, walang burr

- Ibabaw: Phosphating + electrostatic spraying

- Kalidad: Huahong at Ouli dual brand control

Mga Garantiya sa Pagganap

- Rate ng bentilasyon: 30% hanggang 60% gaya ng tinukoy

- Nababanat na pagpapapangit: ≤ 2.0mm sa ilalim ng pagkarga

- Flatness: ≤ 0.5mm higit sa 600mm

- Anti-static: Nakakatugon sa SJ/T 10796-2001

- Load capacity: Available ang mga modelong FS662 hanggang FS2000

One-Stop na Serbisyo

- Pag-customize ng rate ng bentilasyon

- I-load ang gabay sa pagpili ng modelo

- Disenyo ng system at pagpaplano ng layout

- Supply ng materyal na may paghahatid

- Propesyonal na pag-install (opsyonal)

- 5 taong warranty at teknikal na suporta

Buod

AngButas na Panel mula saHuahong Flooray ang tumpak na solusyon para sa paglamig ng data center. Ang pinakapal na cold-rolled na bakal na may one-piece stamping ay nagbibigay ng mataas na lakas at kapasidad ng pagkarga. Ang mga pare-parehong pagbutas na walang burr ay nagsisiguro ng pantay na daloy ng hangin at ligtas na paghawak. Ang nako-customize na rate ng bentilasyon (30%-60%) ay tumutugma sa mga partikular na kinakailangan sa pagkarga ng init. Pinoprotektahan ng anti-static na paggamot ang mga sensitibong kagamitan. Ang karaniwang sukat na 600×600mm ay umaangkop sa anumang nakataas na grid ng sahig. Sinusuportahan ng 5 taong warranty, kontrol sa kalidad ng dalawahang tatak (Huahong at Ouli), at buong suporta sa proyekto.

Piliin ang Huahong Perforated Panel para sa mahusay na paglamig, maaasahang lakas, at pangmatagalang pagganap.
